理解PendingIntent

阅读量：290 次

发布时间：2019-03-03

本文共 27234 字，大约阅读时间需要 90 分钟。

一　概述

在 Android 中，我们常常使用 PendingIntent 来表达一种“留待日后处理”的意思。从这个角度来说，PendingIntent 可以被理解为一种特殊的异步处理机制。不过，单就命名而言，PendingIntent 其实具有一定误导性，因为它既不继承于 Intent，也不包含 Intent，它被设计出来的核心理念可以粗略地汇总成四个字——“异步激发”。

很明显，这种异步激发常常是要跨进程执行的。比如说 A 进程作为发起端，它可以从系统“获取”一个 PendingIntent，然后 A 进程可以将 PendingIntent 对象通过 binder 机制“传递”给 B 进程，再由 B 进程在未来某个合适时机，“回调” PendingIntent 对象的 send() 动作，完成激发。

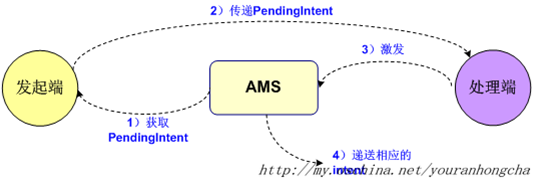

在 Android 系统中，最适合做集中性管理的组件就是 AMS（Activity Manager Service）啦，所以它义不容辞地承担起管理所有 PendingIntent 的职责。这样我们就可以画出如下示意图：

注意其中的第4步“递送相应的 intent”。这一步递送的 intent 是从何而来的呢？简单地说，当发起端获取 PendingIntent 时，其实是需要同时提供若干 intent 的。这些 intent 和 PendingIntent 只是配套的关系，而不是聚合的关系，它们会被缓存在 AMS 中。日后，一旦处理端将 PendingIntent 的“激发”语义传递到 AMS，AMS 就会尝试找到与这个 PendingIntent 对应的若干 intent，并递送出去。

当然，以上说的只是大概情况，实际的技术细节会更复杂一点儿。下面我们就来谈谈细节。

二　PendingIntent原理

2.1 发起端获取PendingIntent

我们先要理解，所谓的 “发起端获取 PendingIntent” 到底指的是什么。难道只是简单 new 一个 PendingIntent 对象吗？显然不是。此处的 “获取” 动作其实还含有向 AMS “注册” intent 的语义。

在 PendingIntent.java 文件中，我们可以看到有如下几个比较常见的静态函数用来获取 PendingIntent：

public static PendingIntent getActivity(Context context, int requestCode, Intent intent, int flags)

public static PendingIntent getBroadcast(Context context, int requestCode, Intent intent, int flags)

public static PendingIntent getService(Context context, int requestCode, Intent intent, int flags)

public static PendingIntent getActivities(Context context, int requestCode, Intent[] intents, int flags)

public static PendingIntent getActivities(Context context, int requestCode, Intent[] intents, int flags, Bundle options)

它们就是我们常用的获取 PendingIntent 的动作了。

坦白说，这几个函数的命名可真不怎么样，所以我们简单解释一下。上面的 getActivity() 的意思其实是，获取一个 PendingIntent 对象，而且该对象日后激发时所做的事情是启动一个新 activity。也就是说，当它异步激发时，会执行类似 Context.startActivity() 那样的动作。相应地，getBroadcast() 和 getService() 所获取的 PendingIntent 对象在激发时，会分别执行类似 Context…sendBroadcast() 和 Context.startService() 这样的动作。至于最后两个 getActivities()，用得比较少，激发时可以启动几个 activity。

我们以 getActivity() 的代码来说明问题：

public static PendingIntent getActivity(Context context, int requestCode,            @NonNull Intent intent, @Flags int flags, @Nullable Bundle options) {           String packageName = context.getPackageName();        String resolvedType = intent != null ? intent.resolveTypeIfNeeded(                context.getContentResolver()) : null;        try {               intent.migrateExtraStreamToClipData();            intent.prepareToLeaveProcess(context);            IIntentSender target =                ActivityManager.getService().getIntentSender(                    ActivityManager.INTENT_SENDER_ACTIVITY, packageName,                    null, null, requestCode, new Intent[] {    intent },                    resolvedType != null ? new String[] {    resolvedType } : null,                    flags, options, context.getUserId());            return target != null ? new PendingIntent(target) : null;        } catch (RemoteException e) {               throw e.rethrowFromSystemServer();        }    }

其中那句 new PendingIntent(target) 创建了 PendingIntent 对象，其重要性自不待言。然而，这个对象的内部核心其实是由上面那个 getIntentSender() 函数得来的。而这个 IIntentSender 核心才是我们真正需要研究的东西。

说穿了，此处的 IIntentSender 对象是个 binder 代理，它对应的 binder 实体是 AMS 中的 PendingIntentRecord 对象。PendingIntent 对象构造之时，IIntentSender 代理作为参数传进来，并记录在 PendingIntent 的 mTarget 域。日后，当 PendingIntent 执行异步激发时，其内部就是靠这个 mTarget 域向 AMS 传递语义的。

我们前文说过，PendingIntent 常常会经由 binder 机制，传递到另一个进程去。而 binder 机制可以保证，目标进程得到的 PendingIntent 的 mTarget 域也是合法的 IIntentSender 代理，而且和发起端的 IIntentSender 代理对应着同一个 PendingIntentRecord 实体。示意图如下：

2.2 AMS里的PendingIntentRecord

那么 PendingIntentRecord 里又有什么信息呢？它的定义截选如下：

public final class PendingIntentRecord extends IIntentSender.Stub {       ......    final PendingIntentController controller;    final Key key; // 最关键的key域    final int uid;    public final WeakReference

     ref;    boolean sent = false;    boolean canceled = false;    ......    String stringName;    String lastTagPrefix;    String lastTag;    final static class Key {           final int type;        final String packageName;        final IBinder activity;        final String who;        final int requestCode;        final Intent requestIntent;// 注意！        final String requestResolvedType;        final SafeActivityOptions options;        Intent[] allIntents;// 注意！记录了当初获取PendingIntent时，用户所指定的所有intent        String[] allResolvedTypes;        final int flags;        final int hashCode;        final int userId;        private static final int ODD_PRIME_NUMBER = 37;        Key(int _t, String _p, IBinder _a, String _w,                int _r, Intent[] _i, String[] _it, int _f,                SafeActivityOptions _o, int _userId) {               type = _t;            packageName = _p;            activity = _a;            who = _w;            requestCode = _r;            // intent数组中的最后一个            requestIntent = _i != null ? _i[_i.length-1] : null;            requestResolvedType = _it != null ? _it[_it.length-1] : null;            allIntents = _i;// 所有intent            allResolvedTypes = _it;            flags = _f;            options = _o;            userId = _userId;            ......        }        ......    }    ......}

PendingIntentRecord 中有个关键的 key 域。这里的 Key 是 PendingIntentRecord 的内部类，我们看到在 Key 中有关键的数组 allIntents 和 requestIntent。前者记录了当初获取 PendingIntent 时，用户所指定的所有 intent（虽然一般情况下只会指定一个 intent，但类似 getActivities() 这样的函数还是可以指定多个 intent 的），而后者可以粗浅地理解为用户所指定的那个 intent 数组中的最后一个 intent。现在大家应该清楚异步激发时用到的 intent 都存在哪里了吧。

我们再看 Key 的构造函数，可以看到 Key 不光承担着记录信息的作用，它还承担“键值”的作用。

2.3 AMS中的PendingIntentRecord总表

在 AMS 中，管理着系统中所有的 PendingIntentRecord 节点，所以需要把这些节点组织成一张表：

PendingIntentController.java

final HashMap

    >        mIntentSenderRecords = new HashMap<>();

这张哈希映射表的键值类型就是刚才所说的 PendingIntentRecord.Key。

以后每当我们要获取 PendingIntent 对象时，PendingIntent 里的 mTarget 是这样得到的：AMS 会先查 mIntentSenderRecords 表，如果能找到符合的 PendingIntentRecord 节点，则返回之。如果找不到，就创建一个新的 PendingIntentRecord 节点。

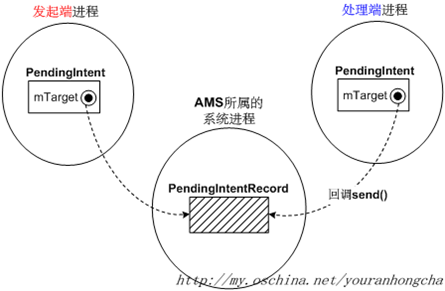

因为 PendingIntentRecord 是个 binder 实体，所以经过 binder 机制传递后，客户进程拿到的就是个合法的 binder代理。如此一来，前文的示意图可以进一步修改成下图：

2.4 AMS里的getIntentSender()函数

现在，我们回过头继续说前文的 getActivity()，以及其调用的 getIntentSender()。我们先列一遍 getActivity() 的原型：

public static PendingIntent getActivity(Context context, int requestCode,            @NonNull Intent intent, @Flags int flags, @Nullable Bundle options) {           String packageName = context.getPackageName();        String resolvedType = intent != null ? intent.resolveTypeIfNeeded(                context.getContentResolver()) : null;        try {               intent.migrateExtraStreamToClipData();            intent.prepareToLeaveProcess(context);            IIntentSender target =                ActivityManager.getService().getIntentSender(                    ActivityManager.INTENT_SENDER_ACTIVITY, packageName,                    null, null, requestCode, new Intent[] {    intent },                    resolvedType != null ? new String[] {    resolvedType } : null,                    flags, options, context.getUserId());            return target != null ? new PendingIntent(target) : null;        } catch (RemoteException e) {               throw e.rethrowFromSystemServer();        }}

context 参数是调用方的上下文

requestCode 是个简单的整数，起区分作用

intent 是异步激发时将发出的 intent

flags 可以包含一些既有的标识，比如 FLAG_ONE_SHOT、FLAG_NO_CREATE、FLAG_CANCEL_CURRENT、FLAG_UPDATE_CURRENT 等等

options 可以携带一些额外的数据

getActivity() 的代码很简单，其参数基本上都传给了 getIntentSender()。

ActivityManagerService.java

public IIntentSender getIntentSender(int type,            String packageName, IBinder token, String resultWho,            int requestCode, Intent[] intents, String[] resolvedTypes,            int flags, Bundle bOptions, int userId)

type 参数表明 PendingIntent 的类型。getActivity() 和 getActivities() 动作里指定的类型值是 INTENT_SENDER_ACTIVITY，getBroadcast() 和 getService() 和动作里指定的类型值分别是 INTENT_SENDER_BROADCAST 和 INTENT_SENDER_SERVICE。另外，在 Activity.java 文件中，我们还看到一个 createPendingResult() 函数，这个函数表达了发起方的 activity 日后希望得到 result 回馈的意思，所以其内部调用 getIntentSender() 时指定的类型值为 INTENT_SENDER_ACTIVITY_RESULT

packageName 参数表示发起端所属的包名

token 参数是指代回馈目标方的代理。这是什么意思呢？我们常用的 getActivity()、getBroadcast() 和 getService() 中，只是把这个参数简单地指定为 null，表示这个 PendingIntent 激发时，是不需要发回什么回馈的。不过当我们希望获取类型为INTENT_SENDER_ACTIVITY_RESULT 的 PendingIntent时，就需要指定 token参数了。具体可参考 createPendingResult() 的代码：

Activity.java

public PendingIntent createPendingResult(int requestCode, @NonNull Intent data,            @PendingIntent.Flags int flags) {           String packageName = getPackageName();        try {               data.prepareToLeaveProcess(this);            IIntentSender target =                ActivityManager.getService().getIntentSender(                        ActivityManager.INTENT_SENDER_ACTIVITY_RESULT, packageName,                        mParent == null ? mToken : mParent.mToken,                        mEmbeddedID, requestCode, new Intent[] {    data }, null, flags, null,                        getUserId());            return target != null ? new PendingIntent(target) : null;        } catch (RemoteException e) {               // Empty        }        return null;}

看到了吗？传入的 token 为 Activity 的 mToken 或者其 mParent.mToken。说得简单点儿，AMS 内部可以根据这个 token 找到其对应的 ActivityRecord，日后当 PendingIntent 激发时，AMS 可以根据这个 ActivityRecord 确定出该向哪个目标进程的哪个 Activity 发出 result 语义。

resultWho 参数和 token 参数息息相关，一般也是 null 啦。在 createPendingResult() 中，其值为 Activity 的 mEmbeddedID 字符串

requestCode 参数是个简单的整数，可以在获取 PendingIntent 时由用户指定，它可以起区分的作用

intents 数组参数是异步激发时希望发出的 intent。对于 getActivity()、getBroadcast() 和 getService() 来说，都只会指定一个 intent 而已。只有 getActivities() 会尝试一次传入若干 intent

resolvedTypes 参数基本上和 intent 是相关的。一般是这样得到的：

String resolvedType = intent != null ? intent.resolveTypeIfNeeded(                context.getContentResolver()) : null;

这个值常常和 intent 内部的 mData URI 有关系，比如最终的值可能是 URI 对应的 MIME 类型。

flags 参数可以指定 PendingIntent 的一些行为特点。它的取值是一些既有的比特标识的组合。目前可用的标识有：FLAG_ONE_SHOT、FLAG_NO_CREATE、FLAG_CANCEL_CURRENT、FLAG_UPDATE_CURRENT 等等。有时候，flags 中还可以附带若干 FILL_IN_XXX 标识。我们把常见的标识定义列举如下：

PendingIntent.java

public static final int FLAG_ONE_SHOT = 1<<30;public static final int FLAG_NO_CREATE = 1<<29;public static final int FLAG_CANCEL_CURRENT = 1<<28;public static final int FLAG_UPDATE_CURRENT = 1<<27;

Intent.java

public static final int FILL_IN_ACTION = 1<<0;public static final int FILL_IN_DATA = 1<<1;public static final int FILL_IN_CATEGORIES = 1<<2;public static final int FILL_IN_COMPONENT = 1<<3;public static final int FILL_IN_PACKAGE = 1<<4;public static final int FILL_IN_SOURCE_BOUNDS = 1<<5;public static final int FILL_IN_SELECTOR = 1<<6;public static final int FILL_IN_CLIP_DATA = 1<<7;

这些以 FILL_IN_ 打头的标志位，主要是在 intent 对象的 fillIn() 函数里起作用：

public int fillIn(Intent other, int flags)

我们以 FILL_IN_ACTION 为例来说明，当我们执行类似 srcIntent.fillIn(otherIntent, …) 的语句时，如果 otherIntent 的 mAction 域不是 null 值，那么 fillIn() 会在以下两种情况下，用 otherIntent 的 mAction 域值为 srcIntent 的 mAction 域赋值：

当 srcIntent 的 mAction 域值为 null 时

如果 fillIn 的 flags 参数里携带了 FILL_IN_ACTION 标志位，那么即便 srcIntent 的 mAction 已经有值了，此时也会用 otherIntent 的 mAction 域值强行替换掉 srcIntent 的 mAction 域值

其他 FILL_IN_ 标志位和 FILL_IN_ACTION 的处理方式类似，我们不再赘述。

options 参数可以携带一些额外数据。

2.4.1 getIntentSender()函数

ActivityManagerService.java

public IIntentSender getIntentSender(int type,            String packageName, IBinder token, String resultWho,            int requestCode, Intent[] intents, String[] resolvedTypes,            int flags, Bundle bOptions, int userId) {           // NOTE: The service lock isn't held in this method because         // nothing in the method requires the service lock to be held.        enforceNotIsolatedCaller("getIntentSender");        // Refuse possible leaked file descriptors        if (intents != null) {               if (intents.length < 1) {                   ......            }            for (int i=0; i

其中有一段逐条判断 intents[] 的代码，如下：

for (int i=0; i

这段代码说明在获取 PendingIntent 对象时，intent 中是不能携带文件描述符的。而且如果这个 PendingIntent 是那种要发出广播的 PendingIntent，那么 intent 中也不能携带 FLAG_RECEIVER_BOOT_UPGRADE 标识符。“BOOT_UPGRADE” 应该是“启动并升级”的意思，它不能使用 PendingIntent。

getIntentSender() 中最核心的一句应该是 mPendingIntentController.getIntentSender。即调用　PendingIntentController 的 getIntentSender

2.4.2 PendingIntentController.getIntentSender

public PendingIntentRecord getIntentSender(int type, String packageName,     int callingUid, int userId, IBinder token, String resultWho,     int requestCode, Intent[] intents, String[] resolvedTypes,    int flags, Bundle bOptions) {           synchronized (mLock) {               if (DEBUG_MU) Slog.v(TAG_MU, "getIntentSender(): uid=" + callingUid);            ......        //各种 flag 的作用        final boolean noCreate = (flags & PendingIntent.FLAG_NO_CREATE) != 0;        final boolean cancelCurrent = (flags & PendingIntent.FLAG_CANCEL_CURRENT) != 0;        final boolean updateCurrent = (flags & PendingIntent.FLAG_UPDATE_CURRENT) != 0;        flags &= ~(PendingIntent.FLAG_NO_CREATE | PendingIntent.FLAG_CANCEL_CURRENT                    | PendingIntent.FLAG_UPDATE_CURRENT);　　　　 //关键点：生成 Key,把 intents　传入 key 中        PendingIntentRecord.Key key =             new PendingIntentRecord.Key(type, packageName, token,                    resultWho, requestCode, intents, resolvedTypes, flags,                    SafeActivityOptions.fromBundle(bOptions), userId);            WeakReference

     ref;            ref = mIntentSenderRecords.get(key);            PendingIntentRecord rec = ref != null ? ref.get() : null;            // 找到了匹配的 PendingIntentRecord，现在考虑要不要更新它，或者取消它            if (rec != null) {                   if (!cancelCurrent) {   //不取消                    if (updateCurrent) {                       // 如果明确指定了 FLAG_UPDATE_CURRENT，那么更新找到的节点                        if (rec.key.requestIntent != null) {                               rec.key.requestIntent.replaceExtras(intents != null ?                                    intents[intents.length - 1] : null);                        }                        if (intents != null) {                               intents[intents.length - 1] = rec.key.requestIntent;                            rec.key.allIntents = intents;                            rec.key.allResolvedTypes = resolvedTypes;                        } else {                               rec.key.allIntents = null;                            rec.key.allResolvedTypes = null;                        }                    }                // 凡是能找到对应的节点，而且又不取消该节点的，那么就 return 这个节点                    return rec;                }                //如果PendingIntent的标志中带有FLAG_CANCEL_CURRENT，则从哈希映射表中删除之                makeIntentSenderCanceled(rec);                mIntentSenderRecords.remove(key);            }            if (noCreate) {               // 如果明确表示了不创建新节点，也就是说标志中带有FLAG_NO_CREATE，        // 那么不管是不是Cancel了PendingIntent，此时一概直接返回                return rec;            }            // 从哈希映射表中找不到，而且又没有写明FLAG_NO_CREATE，此时创建一个新节点            //创建一个新的PendingIntentRecord添加到mIntentSenderRecords中         rec = new PendingIntentRecord(this, key, callingUid);         mIntentSenderRecords.put(key, rec.ref);         return rec;    }}

上面这段代码主要做的事情有：

将传进来的多个参数信息整理成一个 PendingIntentRecord.Key 对象

尝试从 mIntentSenderRecords 总表中查找和 key 相符的 PendingIntentRecord 节点

根据 flags 参数所含有的意义，对得到的 PendingIntentRecord 进行加工。有时候修改之，有时候删除之

如果在总表中没有找到对应的 PendingIntentRecord 节点，或者根据 flags 的语义删除了刚找到的节点，那么此时的默认行为是创建一个新的 PendingIntentRecord 节点，并插入总表。除非 flags 中明确指定了FLAG_NO_CREATE，此时不会创建新节点

2.4.3 说说flags

通过以上代码，我们应该明白了 flags 中那些特定比特值的意义了。我们现在总结一下。

应该说这些 flags 比特值基本上都是在围绕着 mIntentSenderRecords 总表说事的。

FLAG_CANCEL_CURRENT 的意思是，当我们获取 PendingIntent 时，如果可以从总表中查到一个相符的已存在的 PendingIntentRecord 节点的话，那么需要把这个节点从总表中清理出去

而在没有指定 FLAG_CANCEL_CURRENT 的大前提下，如果用户指定了 FLAG_UPDATE_CURRENT 标识，那么会用新的 intents 参数替掉刚查到的 PendingIntentRecord 中的旧 intents

而不管是刚清理了已存在的 PendingIntentRecord，还是压根儿就没有找到符合的 PendingIntentRecord，只要用户没有明确指定 FLAG_NO_CREATE 标识，系统就会尽力创建一个新的 PendingIntentRecord 节点，并插入总表

至于 FLAG_ONE_SHOT 标识，它并没有在 getIntentSender() 中露脸儿。它的名字是 “FLAG_ONE_SHOT”，也就是“只打一枪”的意思，那么很明显，这个标识起作用的地方应该是在“激发”函数里。在最终的激发函数（sendInner()）里，我们可以看到下面的代码：

frameworks/base/services/java/com/android/server/am/PendingIntentRecord.java

public int sendInner(int code, Intent intent, String resolvedType,    IBinder whitelistToken, IIntentReceiver finishedReceiver,    String requiredPermission, IBinder resultTo, String resultWho,    int requestCode, int flagsMask, int flagsValues, Bundle options) {           if (intent != null) intent.setDefusable(true);        if (options != null) options.setDefusable(true);       ......        synchronized (controller.mLock) {               if (canceled) {                   return ActivityManager.START_CANCELED;            }            sent = true;            if ((key.flags & PendingIntent.FLAG_ONE_SHOT) != 0) {               //关键点：调用　PendingIntentController　的　cancelIntentSender                controller.cancelIntentSender(this, true);            }            ......        }        ......    }

PendingIntentController.java

public void cancelIntentSender(IIntentSender sender) {           if (!(sender instanceof PendingIntentRecord)) {               return;        }        synchronized (mLock) {               final PendingIntentRecord rec = (PendingIntentRecord) sender;            try {                   ......                }            } catch (RemoteException e) {                   throw new SecurityException(e);            }            cancelIntentSender(rec, true);        }    }    public void cancelIntentSender(PendingIntentRecord rec, boolean cleanActivity) {           synchronized (mLock) {           //设置　canceled 域设为 true            makeIntentSenderCanceled(rec);            mIntentSenderRecords.remove(rec.key);            if (cleanActivity && rec.key.activity != null) {                   final Message m = PooledLambda.obtainMessage(                        PendingIntentController::clearPendingResultForActivity, this,                        rec.key.activity, rec.ref);                mH.sendMessage(m);            }        }    }private void makeIntentSenderCanceled(PendingIntentRecord rec) {           rec.canceled = true; //设置　canceled 域设为 true        final RemoteCallbackList

     callbacks =         rec.detachCancelListenersLocked();        if (callbacks != null) {            final Message m = PooledLambda.obtainMessage(         PendingIntentController::handlePendingIntentCancelled, this, callbacks);        mH.sendMessage(m);        }        final AlarmManagerInternal ami =         LocalServices.getService(AlarmManagerInternal.class);        ami.remove(new PendingIntent(rec));    }

意思很简单，一进行激发就把相应的 PendingIntentRecord 节点从总表中清理出去，而且把 PendingIntentRecord 的 canceled 域设为 true。这样，以后即便外界再调用 send() 动作都没用了，因为再也无法进入 if (!canceled) 判断了。

2.5 PendingIntent的激发动作

下面我们来看 PendingIntent 的激发动作。在前文我们已经说过，当需要激发 PendingIntent 之时，主要是通过调用 PendingIntent 的 send() 函数来完成激发动作的。PendingIntent 提供了多个形式的 send() 函数，然而这些函数的内部其实调用的是同一个 send()，其函数如下：

public void send(Context context, int code, @Nullable Intent intent,            @Nullable OnFinished onFinished, @Nullable Handler handler,            @Nullable String requiredPermission, @Nullable Bundle options)            throws CanceledException {               //关键点:调用 sendAndReturnResult        if (sendAndReturnResult(context, code, intent, onFinished, handler,        requiredPermission,                options) < 0) {               throw new CanceledException();        }    }public int sendAndReturnResult(Context context, int code, @Nullable Intent intent,            @Nullable OnFinished onFinished, @Nullable Handler handler,            @Nullable String requiredPermission, @Nullable Bundle options)            throws CanceledException {           try {               String resolvedType = intent != null ?                    intent.resolveTypeIfNeeded(context.getContentResolver())                    : null;            //关键点:调用AMS的sendIntentSender            //注意其中的 mTarget 参数　就是IIntentSender代理            //对应着AMS中的一个Binder实体：PendingIntentRecord            return ActivityManager.getService().sendIntentSender(                    mTarget, mWhitelistToken, code, intent, resolvedType,                    onFinished != null                            ? new FinishedDispatcher(this, onFinished, handler)                            : null,                    requiredPermission, options);        } catch (RemoteException e) {               throw new CanceledException(e);        }    }

ActivityManagerService.java

public int sendIntentSender(IIntentSender target, IBinder whitelistToken, int code,            Intent intent, String resolvedType,            IIntentReceiver finishedReceiver, String requiredPermission, Bundle options) {           if (target instanceof PendingIntentRecord) {   //走到此分支            return ((PendingIntentRecord)target).sendWithResult(code, intent, resolvedType,                    whitelistToken, finishedReceiver, requiredPermission, options);        } else {               if (intent == null) {                   ......                Slog.wtf(TAG, "Can't use null intent with direct IIntentSender call");                intent = new Intent(Intent.ACTION_MAIN);            }            try {                   target.send(code, intent, resolvedType, whitelistToken, null,                        requiredPermission, options);            } catch (RemoteException e) {               }            ......            if (finishedReceiver != null) {                   try {                       finishedReceiver.performReceive(intent, 0,                            null, null, false, false, UserHandle.getCallingUserId());                } catch (RemoteException e) {                   }            }            return 0;        }    }

PendingIntentRecord.java

public int sendWithResult(int code, Intent intent, String resolvedType,    IBinder whitelistToken, IIntentReceiver finishedReceiver,    String requiredPermission, Bundle options) {           return sendInner(code, intent, resolvedType, whitelistToken, finishedReceiver,                requiredPermission, null, null, 0, 0, 0, options);    }    public int sendInner(int code, Intent intent, String resolvedType,        IBinder whitelistToken, IIntentReceiver finishedReceiver,        String requiredPermission, IBinder resultTo, String resultWho,        int requestCode, int flagsMask, int flagsValues, Bundle options) {           if (intent != null) intent.setDefusable(true);        if (options != null) options.setDefusable(true);        ......        synchronized (controller.mLock) {               if (canceled) {                   return ActivityManager.START_CANCELED;            }            sent = true;            if ((key.flags & PendingIntent.FLAG_ONE_SHOT) != 0) {                   controller.cancelIntentSender(this, true);            }            finalIntent = key.requestIntent != null ?            new Intent(key.requestIntent) : new Intent();            ......            final ActivityOptions opts = ActivityOptions.fromBundle(options);            if (opts != null) {                   finalIntent.addFlags(opts.getPendingIntentLaunchFlags());            }            ......            if (key.type == ActivityManager.INTENT_SENDER_ACTIVITY                    && key.allIntents != null && key.allIntents.length > 1) {                 allIntents = new Intent[key.allIntents.length];             allResolvedTypes = new String[key.allIntents.length];             System.arraycopy(key.allIntents, 0, allIntents, 0, key.allIntents.length);              if (key.allResolvedTypes != null) {                    System.arraycopy(key.allResolvedTypes, 0, allResolvedTypes, 0,                            key.allResolvedTypes.length);                }                //关键点                allIntents[allIntents.length - 1] = finalIntent;                allResolvedTypes[allResolvedTypes.length - 1] = resolvedType;            }        }      ......        int res = START_SUCCESS;        try {               ......            boolean sendFinish = finishedReceiver != null;            int userId = key.userId;            if (userId == UserHandle.USER_CURRENT) {                   userId = controller.mUserController.getCurrentOrTargetUserId();            }            final boolean allowTrampoline = uid != callingUid                    && controller.mAtmInternal.isUidForeground(callingUid);            switch (key.type) {                   case ActivityManager.INTENT_SENDER_ACTIVITY:                    try {                           if (key.allIntents != null && key.allIntents.length > 1) {                           //关键点，调用ATM执行activity的启动工作                       res = controller.mAtmInternal.startActivitiesInPackage(                          uid, callingPid, callingUid, key.packageName, allIntents,                          allResolvedTypes, resultTo, mergedOptions, userId,                          false /* validateIncomingUser */,                          this /* originatingPendingIntent */,mAllowBgActivityStartsForActivitySender.contains(whitelistToken));                        } else {                         ......                        }                    } catch (RuntimeException e) {                           Slog.w(TAG, "Unable to send startActivity intent", e);                    }                    break;                ......            }            if (sendFinish && res != ActivityManager.START_CANCELED) {                   try {                       finishedReceiver.performReceive(new Intent(finalIntent), 0,                            null, null, false, false, key.userId);                } catch (RemoteException e) {                   }            }        } finally {               Binder.restoreCallingIdentity(origId);        }        return res;    }

sendInner() 完成的主要逻辑动作有：

如果当前 PendingIntentRecord 节点已经处于 canceled 域为true 的状态，那么说明这个节点已经被取消掉了，此时 sendInner() 不会做任何实质上的激发动作，只是简单地 return ActivityManager.START_CANCELED 而已

如果当初在创建这个节点时，使用者已经指定了 FLAG_ONE_SHOT 标志位的话，那么此时 sendInner() 会把这个 PendingIntentRecord 节点从 AMS 中的总表中摘除，并且把 canceled 域设为 true。而后的操作和普通激发时的动作是一致的，也就是说也会走下步

关于普通激发时应执行的逻辑动作是，根据当初创建 PendingIntentRecord 节点时，用户指定的 type 类型，进行不同的处理。这个 type 其实就是我们前文所说的 INTENT_SENDER_ACTIVITY、INTENT_SENDER_BROADCAST、INTENT_SENDER_SERVICE 等类型啦，大家如有兴趣，可自己参考本文一开始所说的getActivity()、getBroadcast()、getService() 等函数的实现代码

现在还有一个问题是，既然我们在当初获取 PendingIntent 时，已经指定了日后激发时需要递送的 intent（或 intent 数组），那么为什么 send() 动作里还有一个 intent 参数呢？它们的关系又是什么呢？我猜想，PendingIntent 机制的设计者是希望给激发端一个修改 “待激发的 intent” 的机会。比如当初我们获取 PendingIntent 对象时，如果在 flags 里设置了 FILL_IN_ACTION 标志位，那么就说明我们允许日后在某个激发点，用新的 intent 的 mAction 域值，替换掉我们最初给的 intent 的 mAction 域值。如果一开始没有设置 FILL_IN_ACTION 标志位，而且在最初的 intent 里已经有了非空的 mAction 域值的话，那么即使在激发端又传入了新 intent，它也不可能修改用新 intent 的 mAction 域值替换旧 intent 的 mAction 域值。

细心的读者一定记得，当初获取 PendingIntent 对象时，我们可是向 AMS 端传递了一个 intent 数组噢，虽然一般情况下这个数组里只有一个 intent 元素，但有时候我们也是有可能一次性传递多个 intent 的。比如 getActivities() 函数就可以一次传递多个 intent。可是现在激发动作 send() 却只能传递一个 intent 参数，这该如何处理呢？答案很简单，所传入的 intent 只能影响已有的 intent 数组的最后一个 intent 元素。大家可以看看 sendInner 里 allIntents[allIntents.length-1] = finalIntent; 一句。

三　小结及使用场景

大体的原理是: A应用希望让B应用帮忙触发一个行为，这是跨应用的通信，需要 Android 系统作为中间人，这里的中间人就是 ActivityManager。 A应用创建建 PendingIntent，在创建 PendingIntent 的过程中，向 ActivityManager 注册了这个 PendingIntent，所以，即使A应用死了，当它再次苏醒时，只要提供相同的参数，还是可以获取到之前那个 PendingIntent 的。当 A 将 PendingIntent 调用系统 API 比如 AlarmManager.set()，实际是将权限给了B应用，这时候， B应用可以根据参数信息，来从 ActivityManager 获取到 A 设置的 PendingIntent。

已知的使用场景是:
